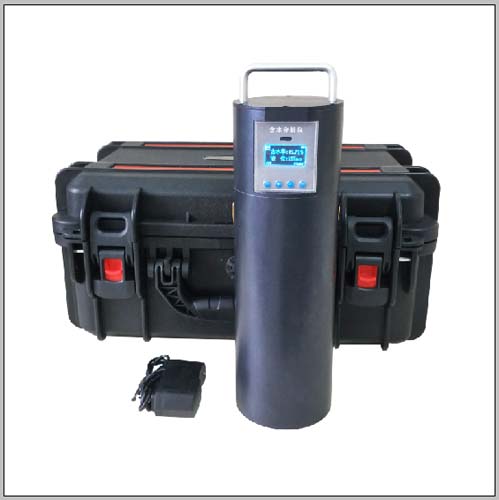

HSPS-8F便攜式原油含水分析儀
一、產品概述
HSPS-8F便攜式原油含水分析儀采用了先進的電磁波介電常數探測技術及進口專用芯片，使該儀表具有智能化、小型化的特點。實現了原油含水率實時精準測量，打破了國外公司對該產品的技術和價格壟斷。該產品專門針對我國原油高粘稠、高含水、高含蠟的特點設計的測量探頭和分體結構，采用了各項工藝措施，完全適應我國各大油田的原油含水率的化驗測量。傳感器探頭采用 316不銹鋼結合特氟龍材料制作，耐高溫、酸、堿、硫化氣體的腐蝕，不易結垢、結蠟，從而保證了儀表測量數據的準確性和穩定性，可廣泛用于我國各大油田的化驗室、實驗室等部門。
二、工作原理
本產品以我公司開發的專用電磁波幅度、相位探測技術為系統內核，實現了原油含水率快速實時測量的功能。由于油、水介電常數的不同，對高頻電磁波的吸收率不同，通過探測穿過原油的電磁波幅度（強度）變化和相位變化，可以準確判斷出電磁波所穿過原油的含水率。這種測量原油含水率的方法具有準確度高、穩定性好，幾乎不受油包水、水包油、原油粘稠度、水的礦化度的影響，是目前國內外的主流測量原油含水率的方法。
采用液晶屏作為顯示單元，測量結果直觀、清晰的顯示出來。可在-40℃～80℃的環境溫度下正常工作，測量結果直接顯示于屏幕上，方便直觀。
三、性能指標
|
量 程 |
0～5% |
5～20% |
20～60% |
60～100% |
|
精 度 |
±0.1% |
±0.5% |
±2.0% |
±3.0% |
|
分 辨 率 |
0.01% |
0.01% |
0.01% |
0.01% |
|
重復性誤差 |
± 0.1% |
|
溫度影響系數 |
± 0.1%FS/10℃ |
|
工作環境溫度 |
-40℃～80℃ |
|
溫度補償范圍 |
10℃～80℃ |
|
測量模式 |
體積含水模式和質量含水模式 |
|
存儲標定數據 |
可存儲10個油樣標定數據，靈活調用 |
|
測 距 |
激光相位自動測距 |
|
無線傳輸 |
藍牙無線傳輸 |
|
通訊接口 |
RS485/MODBUS |
|
顯 示 屏 |
1.54 寸液晶屏 |
|
結 構 |
量桶與表頭分體設計，量桶可按用戶要求做成取樣桶，測量稠油時方便加熱、方面清洗。 |
|
探頭材料 |
特氟龍 |
|
主要材料 |
合金 |
|
涂層 |
量桶體內不粘油鐵氟龍涂層 |
|
工作電源 |
電池供電 |
|
工作時間 |
單次充電4小時可連續使用200 小時 |
|
操作總耗時 |
一個油樣測量操作總耗時不超過30秒 |
|
質 量 |
1.25kg |
|
